Elektronika krokových motorů - SMD

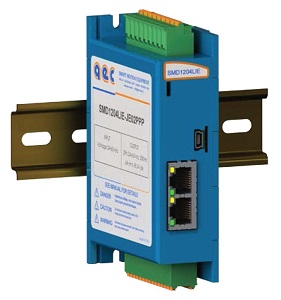

SMD1204 pro jeden krokový motor

Tato řada digitálních řídicích jednotek je určena pro dvoufázové krokové motory řady BPSM2. Vyznačuje se malým kompaktním provedením s montáží na DIN-lištu a spolu s vhodným krokovým motorem vytváří výkonný a účinný pohonný systém.

Dodává se v několika variantách řízení: buď jako frekvenčně řízený zesilovač nebo Servo-Stepper s průmyslovou komunikací nebo měnič VectorStep s uživatelským programem.

Koncový zesilovač je dimenzován na trvalý proud až 8 A_rms. Podle připojeného krokového motoru lze zvolit rozsah napájecí napětí: varianta "L" je pro 24-85 V_dc a varianta "H" je pro 24-160 V_dc.

Řídicí jednotky mají taky vstup pro enkodér krokového motoru, který pak může fungovat v uzavřené smyčce jako servopohon.
K dispozici je také analogový vstup 0-10V.

Integrované funkce :

• UP =  User Program
• MT =  Motion Task
•  G = Gear
• IO = I/O Control
• SD = Step/Dir

Podporovaný enkodér:

• PP = Push Pull
• LD = Line Driver
• SSI =  Absolutní SSI

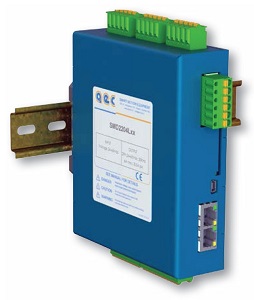

SMD2204 pro až tři krokové motory

Pro vícemotorové sestavy je k dispozici řídicí jednotka pro až tři dvoufázové krokové motory řady BPSM2. V jedné skříňce s montáží na DIN-lištu jsou tak pod jedním napájecím zdrojem umístěny tři navzájem funkčně nezávislé měniče.

Koncové zesilovače jsou dimenzovány na trvalý proud až 8 A_rms. Podle připojeného krokového motoru lze zvolit rozsah napájecí napětí: varianta "L" je pro 24-85 V_dc a varianta "H" je pro 24-160 V_dc.

Řídicí jednotka má taky 3 vstupy pro enkodéry krokových motorů, které pak mohou fungovat v uzavřené smyčce jako servopohon.
K dispozici je také analogový vstup 0-10V.
